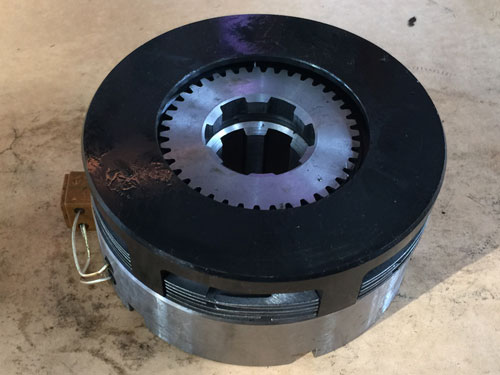

DLM3系列離合器為濕式多片無滑環電磁離合器，需要在有潤滑的條件下工作，摩擦片磨損小，使用壽命長。徑向尺寸小、力矩大、可廣泛應用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合，換向、變速等作用。
離合器在下列條件下能可靠的工作：
1.周?chē)諝鉁囟葹?5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
主要性能參數表：
|
規格 |
額定動力矩 |
額定靜力矩 |
空效力矩 |
接通時間 |
斷開時間 |
額定電壓 |
線圈消耗功率 ( 20 ℃ ) |
允許最高轉速 |
重量 |
供油流量 |
|
1.2 |
12 |
20 |
0.39 |
0.28 |
0.09 |
24 |
18 |
3500 |
1.6 |
0.2 |
|
2.5 |
25 |
40 |
0.40 |
0.30 |
0.09 |
24 |
21 |
3500 |
2.3 |
0.25 |
|
5 |
50 |
80 |
0.9 |
0.32 |
O.10 |
24 |
32 |
3000 |
3.4 |
O.40 |
|
10 |
100 |
160 |
1.80 |
0.35 |
O.14 |
24 |
38 |
3000 |
5 |
0.65 |
|
16 |
160 |
250 |
2.40 |
0.37 |
0.14 |
24 |
50 |
2500 |
6.6 |
0.65 |
|
25 |
250 |
400 |
3.50 |
0.40 |
0.18 |
24 |
61 |
2200 |
8.6 |
1.0 |
|
40 |
400 |
630 |
5.60 |
0.42 |
0.20 |
24 |
72 |
2000 |
l4.7 |
1.0 |
|
63 |
630 |
1000 |
9.00 |
0.45 |
0.25 |
24 |
83 |
1800 |
21 |
1.2 |

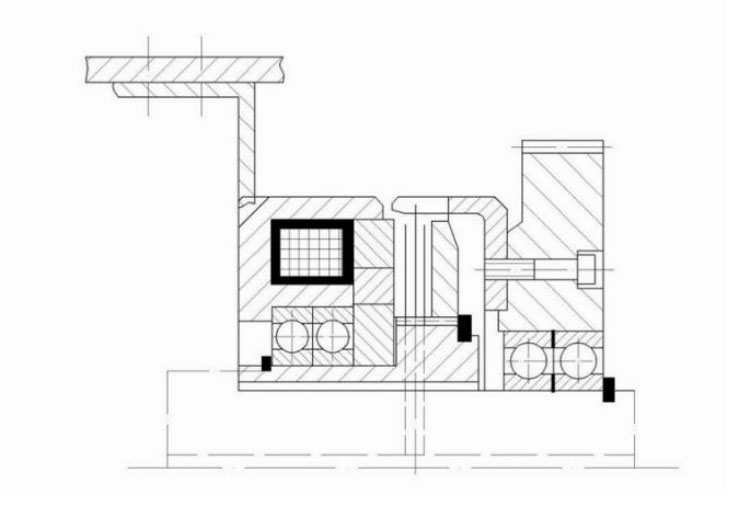

安裝示意圖
外形與安裝尺寸：
